Датчик Холла в СКУД

Датчик Холла — это бесконтактный электронный элемент, который реагирует на изменения магнитного поля. В системах контроля доступа (СКУД) он служит «органом чувств» замка, позволяя в реальном времени определять его физическое состояние и целостность.

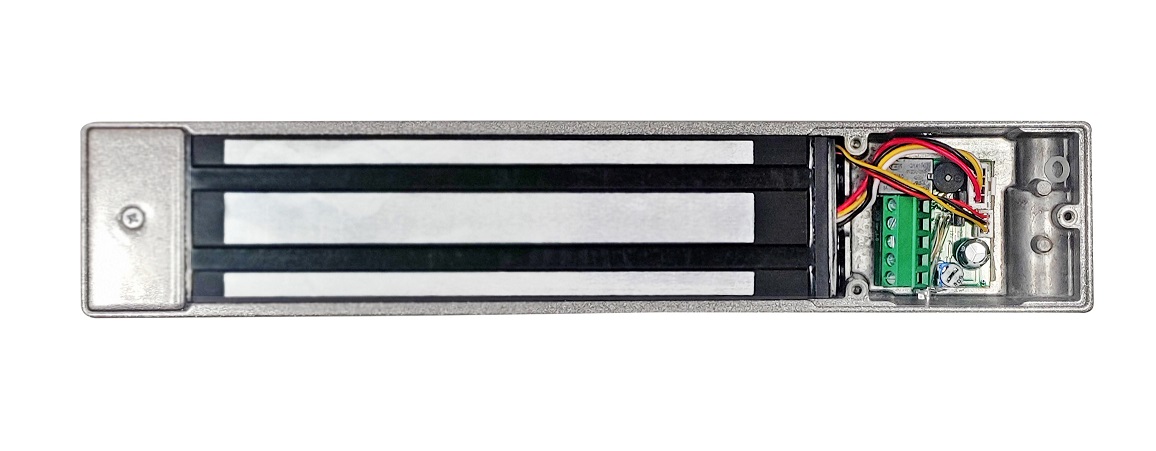

Сам датчик Холла — это, как правило, небольшая микросхема, спрятанная внутри корпуса электромагнитного замка. Поэтому увидеть его отдельно не получится, он всегда является частью замка. Внешне замок с датчиком выглядит как обычный электромагнитный замок — металлический брусок с проводами.

Основные функции

• Контроль положения двери: Датчик определяет, закрыта дверь или открыта. Обычно это работает так: магнит на двери и датчик Холла на дверной коробке находятся рядом (дверь закрыта) — датчик выдает один сигнал; когда они расходятся (дверь открыта) — сигнал меняется.

• Мониторинг силы прижима: Для электромагнитных замков датчик анализирует силу магнитного потока, то есть силу притяжения якоря к замку.

• Обнаружение попыток взлома: Если злоумышленник повредит поверхность якоря, чтобы ослабить магнитное сцепление, датчик зафиксирует снижение усилия прижима и сразу передаст сигнал тревоги.

• Диагностика неисправностей: Датчик помогает выявлять нештатные ситуации, например, загрязнение рабочих поверхностей, и сигнализировать о необходимости технического обслуживания.

Как это работает в электромагнитном замке

Принцип работы очень прост и надежен:

1. Замок закрыт: Когда на электромагнит замка подается питание, он создает мощное магнитное поле и притягивает к себе якорь, зафиксированный на двери.

2. Срабатывание датчика: Встроенный датчик Холла улавливает это магнитное поле и выдает сигнал «закрыто».

3. Контроль: Система управления (СКУД) постоянно получает этот сигнал. Если датчик перестает «видеть» поле (дверь открылась) или видит его ослабленным (попытка взлома), система мгновенно реагирует.

Где применяется

Датчики Холла для мониторинга замков чаще всего используются в:

• Электромагнитных замках для офисов, бизнес-центров и промышленных зданий.

• Взрывозащищенных замках для работы во взрывоопасных зонах.

• «Умных» замках на базе микроконтроллеров (например, Arduino) для контроля дверей.

Преимущества

• Бесконтактность: Отсутствие движущихся частей делает датчик надежным и долговечным.

• Высокая точность: Мгновенно и точно определяет даже незначительные изменения магнитного поля.

• Скрытая установка: Датчик можно полностью спрятать внутри корпуса замка.
