Система оповещения Sonar на средних объектах от 400 до 2500 Вт

Варианты решения построения системы оповещения для нескольких и/или удаленных объектов

Статья носит справочный характер, информация взята с открытых источников, сайта производителя

Систему оповещения Sonar+ на базе моноблоков целесообразно устанавливать, если объект относится к средним, распределенным, например, банк, общежитие, жилое здание или поликлиника и имеет следующие параметры:

Суммарная мощность одного узла составляет от 400 Вт;
Количество линий и зон более 4-х;
Требуется музыкальная трансляция.

Приборы выпускаются в нескольких исполнениях в зависимости от выходной RMS-мощности и количества зон, а также способа монтажа:

По количеству зон: 1, 10 и 20;
По выходной мощности: 250, 500 и 850 Вт;
По способу монтажа: стоечные и настенные.

Подробнее о видах и маркировке моноблоков Sonar+ можно узнать в Руководстве по эксплуатации.

Моноблоки серии Sonar+ могут интегрироваться с системой пожарной сигнализации (СПС) RUBEZH R3 по адресной линии связи (АЛС) либо по "сухим контактам". К СПС RUBEZH R3 моноблоки подключаются через реле РМ-1-R3 или РМ-4-R3. В зависимости от способа организации связи с СПС выделяют адресные и неадресные моноблоки соответственно.

Важно! При подключении по АЛС моноблоки Sonar+ занимают в адресной системе пожарной сигнализации RUBEZH R3 емкость, равную количеству зон в зависимости от модели моноблока (10 или 20) + 1 адрес. Моноблоки модели SPM-A занимают в системе 3 адреса. При подключении по "сухим контактам" на одну линию оповещения необходимо предусмотреть одно реле.

В функции моноблока Sonar+ входят:

прием сигналов управления от приборов приемно-контрольных и управления пожарных;
прием сигналов управления и речевой информации от системы оповещения гражданской обороны (ГО и ЧС);
передача на оповещатели речевой информации о возникновении пожара, порядке эвакуации и других действиях, направленных на обеспечение безопасности людей при возникновении пожара и других чрезвычайных ситуациях как в автоматическом режиме (по сигналам управления), так и вручную посредством органов управления прибора или устройств дистанционного пуска (УДП)/ручных пожарных извещателей (ИПР);
трансляция информационных сообщений, рекламных объявлений, музыкальных и иных программ при обязательном приоритете передачи информации о пожаре и других чрезвычайных ситуациях . Примечание: только для моделей: SPM-A, SPM-C. В моноблоке модели SPM-A нет встроенного mp3-плеера, необходимо дополнительное оборудование.

Для организации полноценной системы речевого оповещения на базе моноблоков Sonar+ потребуется:

подключение резервного источника электропитания для обеспечения требований п. 5.4 СП 6.13130.2021 по резервированию питания. Для организации резервного питания для настенной версии моноблока необходимо предусмотреть бокс Sonar SPM-Box, в который можно разместить два АКБ 12В емкостью до 40Ач. Для моноблоков стоечного исполнения рекомендуем предусмотреть боксы с встроенными АКБ серии Sonar SBB-2450 / Sonar SBB-2425 на 45 и 25 Ач соответственно. В случае полного отключения напряжения 220В, аккумуляторные батареи позволяют работать оборудованию в течение 24 часов в дежурном режиме и 1 часа в режиме тревоги. При расчете емкости АКБ необходимо учитывать значения для моноблоков серии Sonar+ Таблиц №2 и №3 Руководства по эксплуатации. Для ограничения доступа к коммутации прибора настенного исполнения может быть использован кожух SPM-Cover;
подключение микрофонной консоли для обеспечения передачи голосовых сообщений оператора с поста охраны. Для служебной и коммерческой трансляции могут подключаться пульты SRM-7001C (для моноблока серии А) или SRM-7020C (для моноблока серии С). Моноблоки серии B не поддерживают коммерческую трансляцию. Для пуска оповещения о пожаре вручную раздельно для каждой зоны оповещения используются микрофонные пульты SRM-7010 и SRM-7020 на 10 и 20 зон речевого оповещения соответственно. При увеличении количества зон оповещения устанавливается расширение консоли серии SRX на 40 дополнительных кнопок. К одному микрофонному пульту можно подключить 4 панели расширения. Один комплект пультов диспетчера (SRM-7020C и 4 x SRX-8040) может содержать до 180 зон/сценариев для ручного пуска;
подключения необходимого количества громкоговорителей. Для выполнения требований СП 484.1311500.2020 линия оповещения должна быть построена по типу "гирлянда" (от динамика к динамику, без ответвлений).

Важно! Для моноблоков мощностью 250 Вт - максимальная нагрузка на линию составляет 250 Вт. Для моноблоков мощностью 500Вт/850Вт - максимальная нагрузка на линию составляет 300 Вт.

Для выполнения требований ГОСТ Р 59639-2021 по контролю целостности линий речевого оповещения с точностью до последнего динамика в конце линии устанавливается оконечный модуль SFT-2300. За счет работы на высокой частоте (15 кГц) фильтр не отнимает мощность усилителя и не требует подключения внешнего источника электропитания.

Важно! На одну трансляционную линию можно подключить не более одного оконечного модуля.

По умолчанию в память моноблока предзаписано четыре речевых сообщения СОУЭ в формате .mp3. При необходимости их можно перезаписать. Все остальные требуемые функции обеспечиваются самим моноблоком.

Все версии приборов имеют необходимые разъемы для приема аналоговых сигналов ГОиЧС, а также разъем квитирование. В аудио выходы моноблока подключаются 100 В кабельные линии с громкоговорителями.

Для оперативного управления процессом эвакуации у моноблока есть встроенный микрофон, через который оператор может передавать в нужные зоны оповещения необходимую информацию.

Адресный моноблок Sonar+ подключается в адресную линию связи прибора «R3-Рубеж-2ОП»/«Рубеж-2ОП» прот. R3. При сработке пожарной сигнализации прибор «Рубеж-2ОП» по АЛС дает команду моноблоку серии Sonar+ на включение оповещения в необходимых зонах. Моноблок, в свою очередь, передает на прибор «Рубеж-2ОП» информацию с точностью до зоны/линии: о своем состоянии и состоянии линий оповещения – включен, выключен, неисправность.

Для выполнения требования п 5.4. СП 484.1311500.2020 о защите ЛС от единичной неисправности при подключении многозонного моноблока Sonar+ (10/20 зон) в кольцевой интерфейс АЛС RUBEZH R3 в зависимости от исполнения (настенный/стоечный) дополнительно устанавливаются специальные комплекты монтажных частей (КМЧ) – Sonar SPM Cover/ Sonar SBP соответственно с двумя встроенными изоляторами линии ИЗ-1 прот.R3. Запуск оповещения об эвакуации реализован на каждом моноблоке индивидуально, позволяя моноблоку при потере связи между сегментами/нарушении целостности линий связи отработать свой алгоритм.

Таким образом, реализуется единая система управления с передачей информации по АЛС, а не сигналов типа «сухой контакт» на управление оповещением. Управление оповещением по АЛС всегда является предпочтительным ввиду:

отсутствия в этом случае большого количества реле и отдельных линий связи;
обеспечения большей информативности о состоянии системы оповещения;
использование кольцевого интерфейса RUBEZH R3 повышает надежность системы;
обеспечение целостности СПА (п. 5.2 СП 484.1311500.2020);
обеспечения защиты пусковой линии связи (АЛС) от единичной неисправности (обрыв и КЗ) согласно требованиям СП 484.1311500.2020.

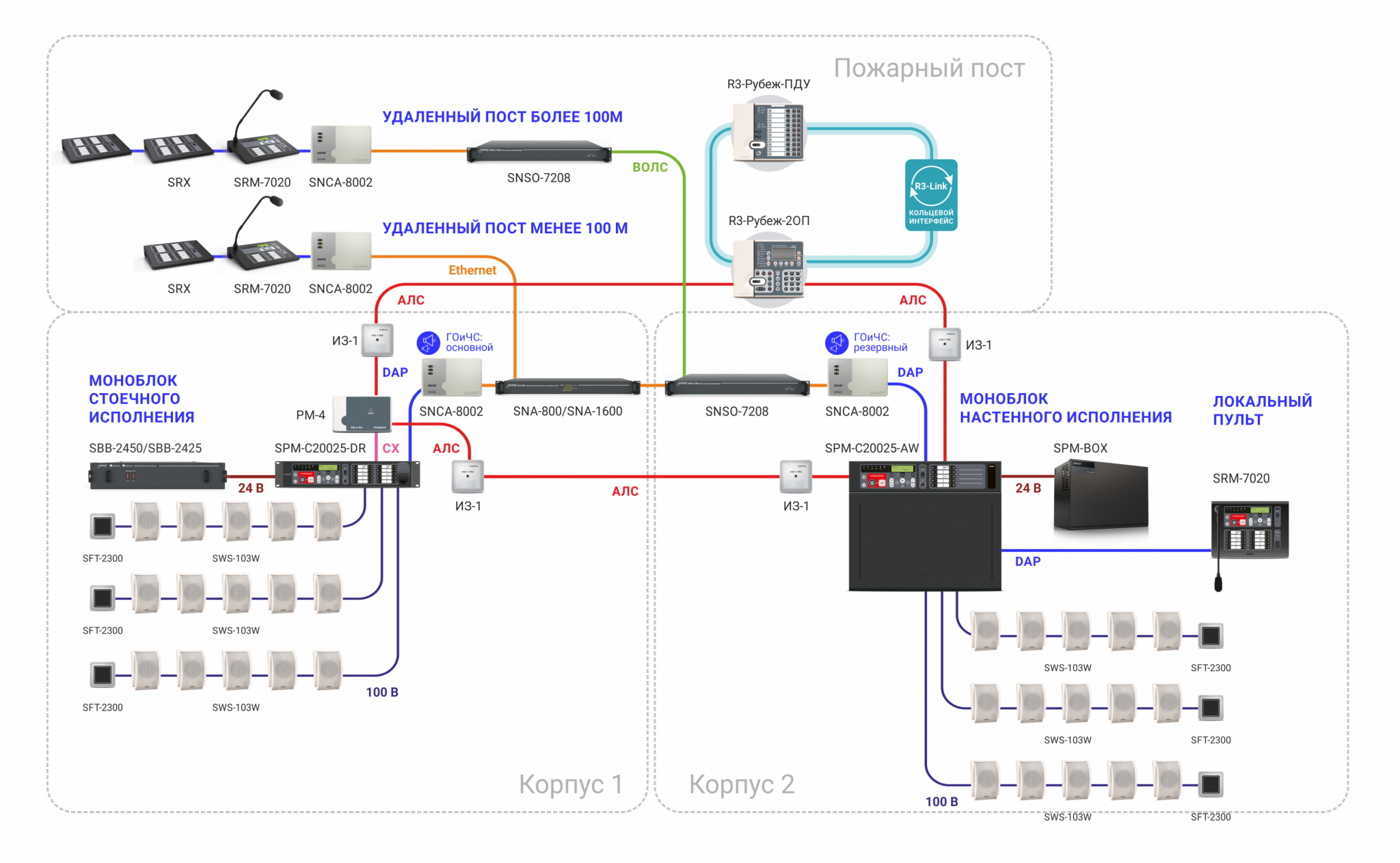

Для масштабирования системы, как по параметрам узла, так и по количеству распределенных узлов оповещения, посредством объединения нескольких моноблоков Sonar+ по сети Ethernet необходимы конвертеры SNCA-8002 по количеству моноблоков и микрофонных пультов в системе. Также необходимы сервисные устройства для коммутации и питания - коммутаторы на 8 и 16 портов (SNA-800/1600) для объединения конвертеров или SNSO-7208, АКБ и ИВЭПРы. Примечание: у моноблоков модели SPM-A отсутствует возможность объединения по сети.

Кроме того в зданиях общеобразовательных организаций приборы оповещения SONAR RUBEZH, можно интегрировать с системой звонковой сигнализации. К моноблоку SPM подключается конвертер SNCA-8002. При запуске звонковой сигнализации на конвертер SNCA-8002 подается сигнал по аудио сигналам и сухим контактам. Сухой контакт активирует зоны, а через линейный аудио сигнал осуществляется трансляция подаваемого сигнала в диапазоне 0,775-1В. С требованием к данной интеграции от ДЕПАРТАМЕНТА ОБРАЗОВАНИЯ И НАУКИ ГОРОДА МОСКВЫ, можно ознакомиться в приложенных файлах к данному типовому решению.

Каждый конвертер, который работает в связке с моноблоком Sonar+, записывается группа сообщений для соответствующей зоны оповещения. В случае КЗ, обрыва линии или потери связи с устройствами оставшиеся конвертеры продолжат работать по заложенной логике. Настройка IP-системы на моноблоках Sonar+ выполняется согласно пошаговым инструкциям.

Микрофонные пульты могут выполнять функции удаленной сетевой микрофонных консолей. Для этого пульты SRM-7010/7020, SRM-7020C в удаленных диспетчерских подключаются к IP-сети через конвертеры SNCA-8002.

Важно! Если расстояние до диспетчерской составляет более 100 м сигналы передаются по ВОЛС через оптический коммутатор SNSO-7208. Если расстояние - не превышает 100 м сигналы передаются по «меди» через коммутаторы SNA-800/1600. Все коммутаторы имеют пожарный сертификат.

При этом выбор модели оптического коммутатора SNSO-7208 зависит от расстояния между узлами оповещения:

При расстоянии от 100 до 550 метров SNSO-7208 (исп. М), многомодовый, от 550 м до 10 км SNSO-7208, одномодовый.
