Система оповещения Sonar MINI на малых и средних объектах до 400 Вт

Статья носит справочный характер, информация взята с открытых источников, сайта производителя

Систему оповещения эконом-класса Sonar MINI целесообразно применять, если объект - небольшое здание, например, магазин, детский сад, больница, со следующими параметрами:

• суммарная мощность объекта не превышает 400 Вт, а количество трансляционных линий не более 4-х;
• требуется организация СОУЭ, ГОиЧС, громкоговорящей связи (ГГС).

Достаточно установить приборы Sonar MINI настенного исполнения.

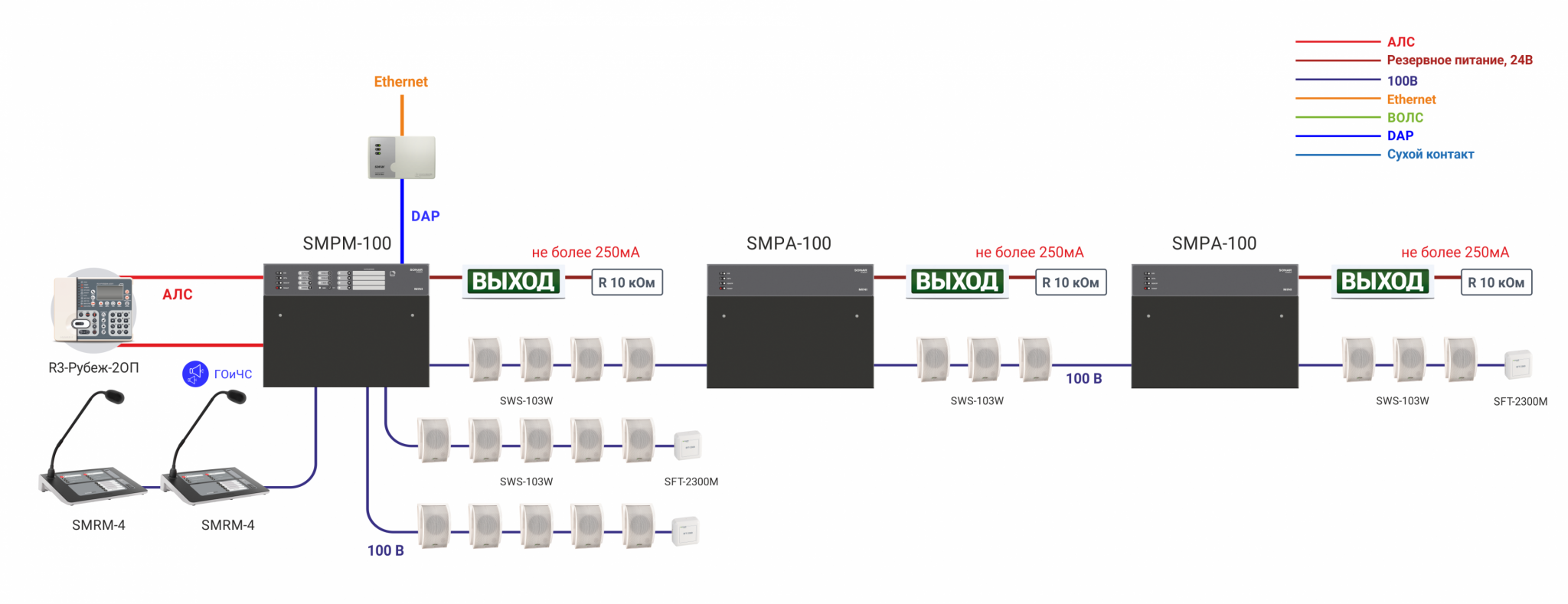

В основе системы компактный настенный прибор SMPM-100 RMS-мощностью 100 Вт со встроенной функцией заряда аккумуляторных батарей. АКБ устанавливаются в корпус приборов, не требуя отдельного зарядного устройства.

В функции центрального прибора SMPM-100 входят:

• прием сигналов управления от приборов приемно-контрольных и управления охранно-пожарных (ППКОПУ) системы автоматической пожарной сигнализации (АПС),
• прием сигналов управления и речевой информации от системы оповещения гражданской обороны (ГО и ЧС) и передача на речевые оповещатели речевой информации о возникновении пожара, порядке эвакуации и других действиях как в автоматическом режиме, так и вручную посредством органов управления прибора или устройств дистанционного пуска (УДП).

К системе Sonar MINI можно подключить световое оповещение. При этом на выход допускается подключение световых табло суммарной нагрузкой до 250мА, 24В. В конце линии должен предусматриваться резистор 10 кОм из комплекта поставки.

Для масштабирования системы на 100В трансляционную линию устанавливаются 100 Вт линейные усилители SMPA-100 в необходимом количестве.

Важно! Мощность, потребляемая каждым из участков, расположенных между ППУ и линейным усилителем, а также между двумя линейными усилителями, не должна превышать 60 Вт.

Усилители SMPA-100 также могут применяться для увеличения количества линий светового оповещения.

Для передачи сигналов ГОиЧС, СОУЭ и коммерческой трансляции используется микрофонный пульт SMRM-4 на 4 зоны. Система поддерживает подключение до 3-х микрофонных пультов с суммарной длиной линии до 1000 м.

Прибор SMPM-100 имеет на борту встроенные изоляторы и два входа АЛС для подключения в кольцевую АЛС СПС RUBEZH R3 с соблюдением требований СП 484.1311500.2020 в части защиты от единичной неисправности линии связи. Также возможен прием сигналов от системы пожарной сигнализации по «сухим контактам».

Для соблюдения действующих норм трансляционные линии строятся гирляндой.

Важно! Количество речевых оповещателей, подключенных к одному ППУ, необходимо ограничивать, чтобы их суммарная потребляемая мощность не превышала 100 Вт.

С учетом требований ГОСТ Р 59639-2021 по контролю целостности линий речевого оповещения с точностью до последнего динамика в конце 100В линии оповещения устанавливается оконечный фильтр SFT-2300. За счет работы на высокой частоте (15 кГц) фильтр не отнимает мощность усилителя и не требует подключения внешнего источника электропитания.

Важно! На одну трансляционную линию можно подключить не более одного оконечного модуля. Оконечный фильтр подключается к последнему речевому оповещателю в линии.

Приборы Sonar MINI могут быть включены в общую IP-систему Sonar через аналогово-цифровой конвертер Sonar SNCA-8002.Для этого центральный прибор SMPM-100 имеет вход DAP, к которому можно подключить конвертер SNCA-8002. Это позволит использовать систему эконом-класса Sonar MINI на части маломощных узлов большой распределенной системы. Например, на КПП.

Также приборы Sonar MINI могут использоваться для организации СОУЭ "Антитеррор".
