Маркировка и применение пожарного кабеля

Назначение и применение разных видов пожарного кабеля

В данной статье рассмотрим часто встречающиеся вопросы по маркировке огнестойкого пожарного кабеля, какие виды наиболее распространены, что общего и в чем различия, а так же область применения огнестойких кабелей.

В настоящий момент на рынке наиболее распространены три вида пожарного кабеля:

1. КПСнг(А)-FRLS, КПС(Э)нг(А)-FRLS
2. КПСнг(А)-FRHF, КПС(Э)нг(А)-FRHF
3. КПСнг(А)-FRLSLTx, КПС(Э)нг(А)-FRLSLTx

Что общего и в чем основные отличия этих кабелей? Что означает маркировка в кабеле FRLS, FRHF, FRLSLTx? В данной статье ответим на эти вопросы.

Общее у пожарных кабелей КПС(Э)нг(А)-FRLS, КПС(Э)нг(А)-FRHF, КПС(Э)нг(А)-FRLSLTx:

1. КПС - кабель для пожарной сигнализации. Все эти кабели используются для монтажа пожарной сигнализации. До принятия в 2012 году нового ГОСТа 31565—2012 "КАБЕЛЬНЫЕ ИЗДЕЛИЯ. Требования пожарной безопасности." использовали самый разнообразный кабель: и кабели связи ТРВ / ТРП (в народе так называемая "лапша") с диаметром 0.5, а где-то даже и 0.4 мм, то есть сечение кабеля 0.2 кв.мм и 0.12 кв.мм. И ШВВП / ПУГНП, который на самом деле предназначен для бытовых приборов и максимальная толщина которого 0.75 кв.мм (если выше, то это уже ПВС). И КСВВ нг(А)-LS. Последний кабель красного цвета, что многих вводило в заблуждение - если красный, значит можно использовать для пожарной сигнализации. Но у него только одна характеристика, подходящая для пожарной сигнализации - LS (Low Smoke) - низкое дымовыделение, и в новых проектов его использовать нельзя.

Спустя какое-то время, после многочисленных трагедий вызванных пожарами (ночной клуб "Хромая лошадь", дом престарелых и других), в результате которых были человеческие жертвы и нанесен значительный материальный ущерб, на законодательном уровне было принято решение об использовании кабелей, которые гарантированно сохраняют работоспособность в течение определенного времени.

И это время было обозначено как 180 минут (3 часа). То есть предполагается, что этого времени будет достаточно для эвакуации людей.

2. Поэтому второе, на что нужно обратить внимание в маркировке пожарного кабеля - это наличие букв FR (Fire Resistant) - изоляция из огнестойкой кремнийорганической резины. Именно она защищает жилы кабеля от плавления, сохраняя тем самым его работоспособность - передачу сигнала.

При этом нужно понимать, что огнестойкость не означает, что оболочка не горит и никак не подвержена воздействию пламени. Если сказать упрощенно, то она горит, но очень медленно.

Понятие огнестойкость по ГОСТу: огнестойкость - параметр, характеризующий работоспособность кабельного изделия, т. е. способность кабельного изделия продолжать выполнять заданные функции при воздействии и после воздействия источником пламени в течение заданного периода времени.

3. нг(А) - кабель предназначен для групповой прокладки.

Что такое "одиночная прокладка", что такое "групповая прокладка" кабеля? Обратимся к ГОСТу 31565—2012:

- одиночная прокладка: одиночный кабель или ряд кабелей, расстояние по воздуху в свету от которых до ближайшего кабеля превышает 300 мм.

- групповая прокладка: ряд кабелей с расстоянием по воздуху в свету между ними не более 300 мм.

4. Буква (Э) в маркировке пожарного кабеля означает наличие экрана (как правило, это актуально для систем оповещения, где самый распространенный кабель КПСЭ 1х2х0.75 кв.мм. Экран, как правило, изготавливается из алюмолавсановой ленты и с контактным проводником из медной луженой проволоки

Различия в применении пожарных кабелей КПС(Э)нг(А)-FRLS, КПС(Э)нг(А)-FRHF, КПС(Э)нг(А)-FRLSLTx:

Основное отличие в использовании этих кабелей - это где они могут или должны использоваться. И здесь нам всё четко и понятно говорит всё тот же ГОСТ 31565—2012 "КАБЕЛЬНЫЕ ИЗДЕЛИЯ. Требования пожарной безопасности."

1. Огнестойкий кабель КПСнг(А)-FRLS и КПС(Э)нг(А)-FRLS используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.

То есть на всех объектах, к оторым нет особых требований по пожарной безопасности.

2. Огнестойкий кабель КПС(нг(А)-FRHF и КПС(Э)нг(А)-FRHF должен применяться для прокладки в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.

Обычно это многоквартирные дома с коммерческими помещениями на первых эатажах или торговые центры.

3. Огнестойкий кабель КПС(Э)нг(А)-FRLSLTx и КПС(Э)нг(А)-FRLSLTx в зданиях детских дошкольных образовательных учреждений, специализированных домах престарелых и инвалидов, больницах, спальных корпусах образовательных учреждений интернатного типа и детских учреждений.

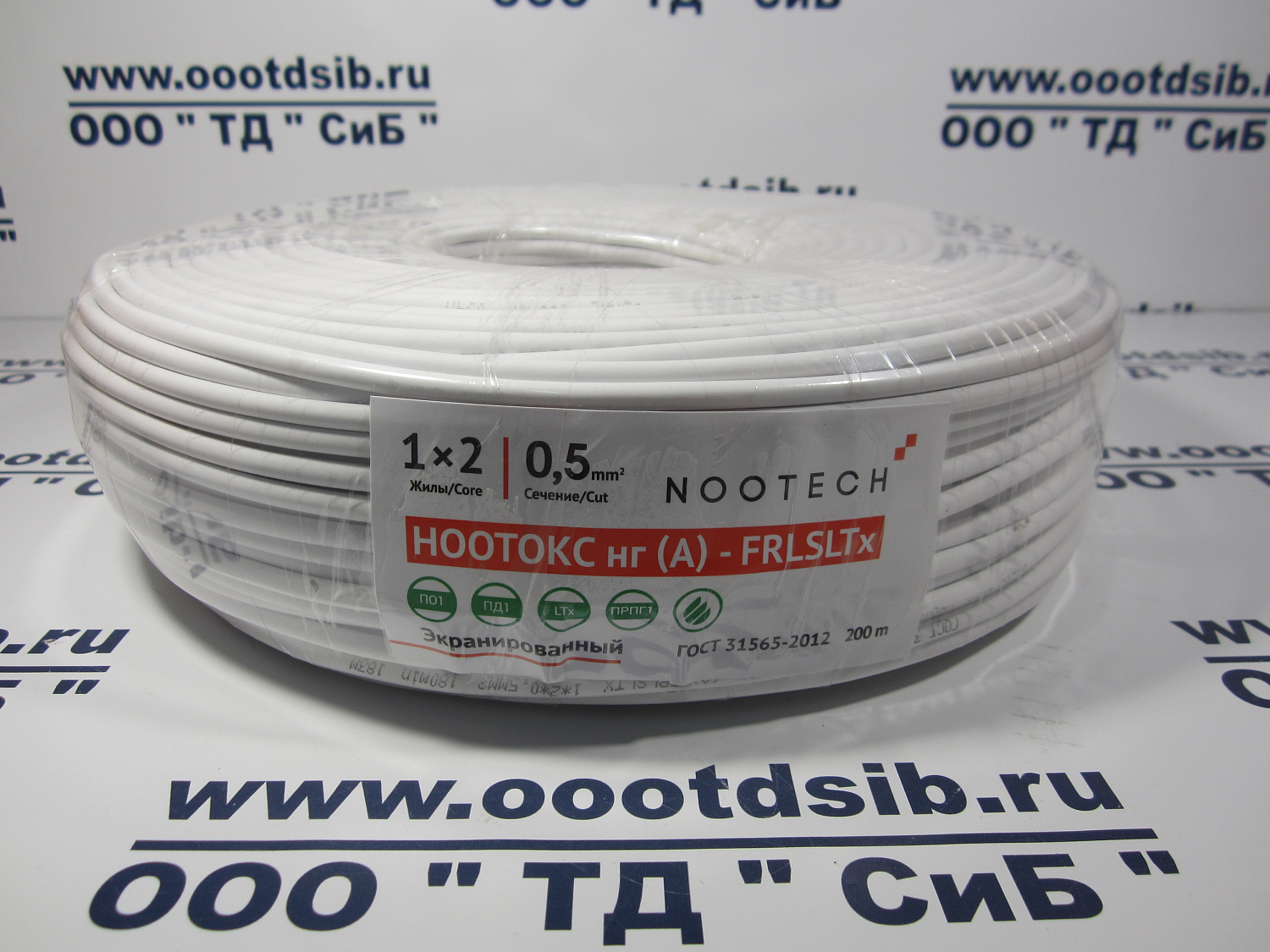

Связано это с тем, что кабель имеет оболочку LTx (Low Toxic), наименее безвредную для людей. И если кабели FRHF и FRLS имеет оболочку оранжевого или красного цвета, то LTx - это всегда белая.

Итак, резюмируя, сделаем расшифровку маркировки огнестойкий кабелей:

КПС - кабель для пожарной сигнализации

Э - наличие экрана. Если буквы "Э" нет, значит, кабель неэкранированный

нг(А) - не горючий для групповой прокладки

FR - Fire Resistant - огнестойкий, с сохранением работоспособности 180 минут

LS - Low Smoke - с низким дымо- и газовыделением

HF - Halohen Free - без галогенов

LTx - Low Toxic - с пониженной токсичностью при горении

Надеемся, что в данной статье мы смогли ответить на часто встречаемые вопросы, и они помогут вам в правильном выборе кабеля для монтажа пожарной сигнализации. Однако, последнее слово остаётся за проектировщиками и специалистами в этой области - именно они владеют знаниями в области нормативно-правовой базы, и подберут оптимальный пожарный кабель на конкретный объект.
