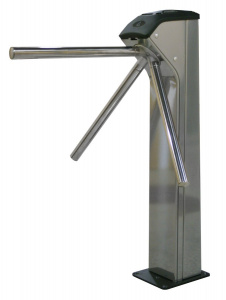

SA-320-Курс100-EM Электронная проходная, EM-Marine, на 2000 карт, со штангами (Сибирский Арсенал)

Описание

SA320-Курс100-EM (Сибирский Арсенал) Электронная проходная, встроенный контроллер до 2000 пользователей, 2 считывателя EM-Marine, со штангами, без блока питания, корпус металл с полимерным покрытием

Турникет поддерживает создание СКУД следующего типа: пункт прохода с контролем входа/выхода – точка доступа с контролем прохода в обоих направлениях (два считывателя: на входе и на выходе). Турникет может работать в системе передачи извещений «ЛАВИНА», в автономном режиме, а так же с ручного дистанционного пульта управления.

Турникет не предназначен для установки на «открытом воздухе» и рассчитан на круглосуточный режим работы. Конструкция турникета не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.

При работе в составе системы передачи извещений «ЛАВИНА» связь с пультом централизованного наблюдения (ПЦН) осуществляется по интерфейсу Ethernet как в локальной сети, так и через Internet. Контроллер доступа «Курс100-ЕМ» работает с двумя бесконтактными считывателями proximity-карт и обеспечивает точку доступа с управлением механизмом турникета. Прибор обеспечивает оперативную передачу своего состояния на «АРМ проходная системы “Лавина”» и сохранение информации в виде журнала. Начиная с версии 6.3.4 ПО «Лавина» и версии 2.0.9 ПО «KeyProg» имеется возможность подключения к турникету картоприёмника SA-310K, предназначенного для изъятия разовых пропусков на выходе.

• Отличие турникета от электронной проходной: в электронной проходной уже встроен контроллер и считыватели под идентификаторы (идентификаторы: бесконтактные карты или брелки, приобретаются отдельно). Турникет открывается с пульта, электронная проходная - с пульта и по идентификаторам. Самые распространенные форматы считывателей - Emmarine и Mifare.
• Блок питания 12В 2А в комплект не входит, приобретается отдельно.
• Турникет может работать в интегрированной системе безопасности «ЛАВИНА».
• Пропускная способность турникета — 30 человек в минуту
• Установлены два считывателя proximity-карт (на вход и выход)
• Световые индикаторы для визуализации состояния и режимов турникета.
• Режим «Антипаника» – все преграждающие планки турникета опущены в вертикальное положение – для возможности быстрой эвакуации в соответствии с пожарными нормами безопасности.
• Конфигурирование турникета, контроллера доступа, добавление proximity-карт, настройка расписаний и т.д. производится в программном обеспечении «АРМ администратора системы “Лавина”» или «KeyProg».
• Возможность подключения картоприёмника, предназначенного для изъятия на выходе временных карт доступа (разовых пропусков).
• Узел вращения преграждающих планок турникета (трипода) снабжен механизмом доворота, который после совершения прохода обеспечивает доводку преграждающих планок до исходного положения. Механизм доворота снабжен демпфирующим устройством, обеспечивающим плавную работу турникета.
• Турникет выполнен в компактном корпусе с повышенной жесткостью конструкции из стали с полимерным покрытием.

Комплектация электронной проходной SA320-Курс100-EM

• Турникет SA 1 шт
• Штанги Антипаника 3 шт
• Контроллер доступа «Курс-100», вариант 1, версия 4.0 1 шт
• Считыватели proximity-карт стандарта EM-Marin «Портал» вариант 10 - 2 шт
• Пульт управления турникетом 1 шт
• Кабель USB-A–mini USB-B 5P 1 шт
• Proximity-карта стандарта EM-Marin 2 шт
• Ключ (открывания/закрывания верхней крышки) 2 шт
• Заглушка отверстия для монтажа: для SA350, SA351 2 шт, для SA400, SA401 1 шт
• Шайба М10 6 шт (для SA400, SA401)
• Анкерный болт М10х80 5 шт (для SA320)
• Колпачок на болт черный 5 шт (для SA320)
• Руководство по эксплуатации 1 шт

Режимы работы электронной проходной (турникета) SA320-Курс100-EM

• Режим «Ожидания» (нормальный режим). Преграждающие планки установлены в рабочее положение (все планки зафиксированы, верхняя планка находится в горизонтальном положении). Турникет ожидает предъявления proximity-карты или команды с пульта. Индицируется красным.
• Режим «Однократный проход». В режиме «Ожидания», при предъявлении proximity-карты или при нажатии соответствующей кнопки на пульте, разрешается однократный проход в одном направлении, в течение определённого времени. Индицируется зелёным с соответствующей стороны.
• Режим «Блокировка». Преграждающие планки установлены в рабочее положение. Турникет не принимает proximity-карты и команды однократного прохода с пульта. Проход заблокирован. Индицируется красным.
• Режим «Свободный проход». Свободное вращение преграждающих планок в обе стороны. Индицируется зелёным.
• Режим «Антипаника». Нижние планки опущены в вертикальное положение, верхняя преграждающая планка опускается при первом проходе. Индицируется зелёным. Режим «Антипаника» имеет высший приоритет, далее, в порядке уменьшения приоритета – «Свободный проход», «Блокировка», «Однократный проход». При включении режима с более высоким приоритетом, режим с низким приоритетом отключается.

Примечание. Турникет – полуавтоматический: в режимах «Однократный проход» и «Свободный проход», для прохода через преграждающие планки, их следует провернуть вручную. Для отключения режима «Антипаника» следует поднять преграждающие планки в рабочее положение вручную.

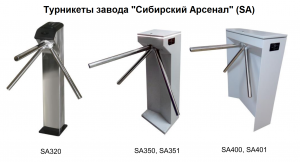

Турникеты завода "Сибирский арсенал" выпускаются в трех вариантах:

1. Серия SA-320
2. Серия SA-350, SA-351
3. Серия SA-400, SA-401

Режим "Антипаника" турникетов завода Сибирский Арсенал включается 4-мя способами:

1. Кнопками с ручного дистанционного пульта управления турникетом;
2. Командой с внешнего контроллера СКУД (если контроллер СКУД имеет такую функцию);
3. Подачей сигнала на вход турникета «Пожар» с прибора пожарно-охранной сигнализации

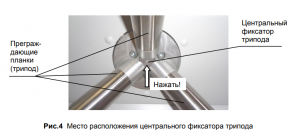

4. Вручную, при нажатии на центральный фиксатор трипода

Плата контроллера, плата сопряжения турникетов завода Сибирский Арсенал и подключение внешнего контроллера СКУД и включение режима Антипаника с ППКОП.

Плата контроллера турникета совместно с платой сопряжения или совместно с платой ИП и сопряжения служит для обеспечения взаимодействия блоков из состава турникета между собой и непосредственно с турникетом. К плате контроллера турникета через плату сопряжения или плату ИП и сопряжения подключается внешний контроллер СКУД (см.паспорт на турникет) и пульт управления турникетом. Плата контроллера установлена непосредственно на механизме турникета.

Плата сопряжения (плата ИП и сопряжения) установлена в корпусе соответствующего турникета. На плате имеется вход «Пожар» (клеммник «ПОЖ»-«ОБЩ»), предназначенный для подключения приёмно-контрольных пожарных приборов
(ППКП), имеющих выход выдающий извещение «Пожар» путём замыкания контактов (тип выхода: «открытый коллектор» либо «нормально разомкнутые контакты реле»). Наличие сигнала на входе «Пожар» включает режим турникета «Антипаника».
