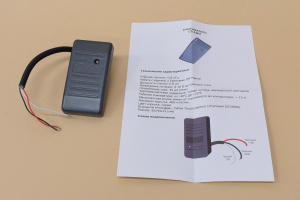

CD-EM02 считыватель Em-Marine уличный накладной с проводом, Wiegand-26, iButton (Slinex)

Описание

Считыватель CD-EM02 используется в системах контроля доступа (СКД) для считывания бесконтактных карт EM–Marine и передачи полученного кода карты по протоколам iButton (DallasTouchMemory, поддерживает однократную передачу, полностью совместим с работой контроллеров серии Z-5R) или Wiegand 26.

Установка и подключение CD-EM02

Установите считывающее устройство в нужное место и закрепите его винтами. При подключении питания к считывающему устройству загорится красный светодиод.

Не устанавливайте считывающие устройства ближе 10 см друг от друга.

Для достижения необходимого расстояния считывателя от контроллера рекомендуется использовать UTP-кабель CAT5e.

Эксплуатация CD-EM02

Работа считывающего устройства без внешнего управления индикацией:

1) При подаче питания в режиме ожидания (в рабочей зоне нет считывающих карт) светодиод горит красным светом.

2) При поднесении карты к считывателю светодиод загорается зеленым цветом на короткое время, затем выключается и считыватель издает короткий звуковой сигнал.

3) Пока карта остается в считываемой зоне светодиодный индикатор выключен.

Внешнее управление зеленым цветом светодиода и звуковым сигналом осуществляется путем замыкания соответствующих клемм (LED, BEEP) на общую клемму заземления

Все характеристики CD-EM02:

• Рабочая частота: 125 кГц;
• Поддерживаемый стандарт: EM-карты;
• Расстояние для считывания карты: 2-14 см;
• Выходной интерфейс: iButton (Dallas Touch Memory), Wiegand 26;
• Расстояние считывания по линии от контроллера:
• • через протокол iButton: 15 м;
• • через протокол Wiegand 26: до 100 м;
• Индикация состояния чтения карты: визуальный двухцветный светодиод, звуковой сигнализатор;
• Управление индикацией: внутреннее или внешнее управление;
• Напряжение питания: 12 В постоянного тока;
• Ток в режиме ожидания: макс. 35 мА;
• Размеры: 80 x 42 x 12 мм.
• Температура окружающей среды: -30...40°C.
• Влажность: до 80% при 25°C.
